Gooch & Housego Fotonik Komponentler ve Optik Sistemler

Akustik-Optik Cihazlar

Uzman kristal yetiştirme ve işleme
Kendi tellür dioksitimizin (TeO₂) şirket içinde yetiştirilmesinden cilalama, yansıma önleyici kaplama, imalat ve cihazların test edilmesine kadar dünya çapındaki çok sayıda üretim tesisimizi katı standartlara göre tutuyoruz. Sonuç, benzersiz optik güç kullanımı ve zaman ve hacim açısından tutarlı bir şekilde sağlanan optik performanstır.

Akustik-optik parametrelerin mükemmel dengesini bulma

Her akustik-optik cihaz hız, açıklık boyutu, güç kullanımı ve dayanıklılık arasındaki dengelerden etkilenir. Rakip performans parametreleri arasında optimum dengeyi bulmanıza yardımcı olabiliriz. Her müşterinin özel uygulamasının daha incelikli yönlerini göz önünde bulundurarak ideal cihazı ve RF sürücüsünü belirlemek için çalışıyoruz.

Standart akustik optik cihazlar, özel tek seferlik veya toplu OEM çözümleri

İster bir müşterinin uygulamasını birçok standart akustik optik cihazımızdan ve sürücümüzden biriyle eşleştiriyor olalım, ister özel bir defaya mahsus veya toplu OEM çözümü oluşturuyor olalım, hızlı yanıt veren hizmet sağlamaya kendimizi adadık. Destek ekibimiz müşterilerimize hızlı yanıt vermek, sorunları verimli ve etkili bir şekilde çözmek ve performans, güvenilirlik ve tutarlılık açısından beklentileri aşan bir ürün sunmak için çabalıyor.

Akustik-Optik Deflektörler

Kristal Optik

Akusto-optik modülatörler, Mach-Zehnder modülatörleri, Pockels hücreleri, dalga plakaları, harmonik üretim kristalleri, fiber optik jiroskoplar (FOG'ler) ve dalga kılavuzları gibi optik bileşenlerde çalışmak üzere çeşitli malzemelerden kristal optikler üretiyoruz.

Beta baryum borat (BBO), kadmiyum sülfür (CdS), kadmiyum selenit (CdSe), potasyum dihidrojen fosfat (KDP), potasyum didöteryum fosfat (KD*P) ve tellürü büyütüyor, yönlendiriyor, üretiyor, bitiriyor, kaplıyor ve monte ediyoruz. 3 mm'den 300 mm'ye kadar açıklıklara sahip yuvalarda dioksit (TeO₂) kristalleri.

Mükemmel kaliteyi korumak için iletim ve yansıma interferometrisinin yanı sıra kontrast oranı ölçümlerine yönelik kapsamlı olanaklar kullanılır. İsteğiniz üzerine ekleme kaybını, çift kırılmanın tekdüzeliğini ve diğer özellikleri ölçebiliriz.

Prototiplerden kristal optiklerin tam ölçekli üretimine kadar
Tek prototip üretme yeteneğine ve binlerce optik kristal üretecek üretim kapasitesine sahibiz. En zorlu optik gereksinimlerinizi karşılamak için ticari kullanıma hazır ürünlerden özelleştirilmiş karmaşık çözümlere kadar ihtiyaçlarınızı destekleyebiliriz.

Doğrusal olmayan optik (NLO) kristaller, derin UV'den uzak kızılötesine kadar ışık frekansı dönüştürme uygulamalarına olanak tanır. Geniş bir spektral aralıkta dalga boyu dönüşümü ve polarizasyon kontrolü için AR kaplamalarla tamamlanmış ve muhafazalar içinde paketlenmiş NLO kristalleri sunuyoruz.

Beta-baryum borat (BBO), Kadmiyum Selenit (CdSe), kadmiyum sülfür (CdS), potasyum di-hidrojen fosfat (KDP) ve potasyum di-döteryum fosfat (KD*P) gibi çok çeşitli malzemeler üretiyoruz. . Tamamı, gelişmiş yönlendirme, testereyle kesme, taşlama ve alıştırma teknolojileri kullanılarak kendi bünyemizde siparişe göre üretilir. Tek seferlik uygulamalardan toplu OEM uygulamalarına kadar, araştırma ve endüstriyel kullanıma yönelik kristaller tasarlıyor ve üretiyoruz.

XC, XCL, XH ve XTP ürün serilerimiz, sert seramik açıklıklı ince kristal tutucular (XC), sert seramik açıklıklı kalın kristal tutucular (XCL), N2 temizlemeli kristal tutucular (XH), ve geniş diyafram açıklığı, son derece ince kristal tutucular (XTP).

Talep üzerine özel Lityum Niobat, Lityum Tantalat ve TeO₂ substratları mevcuttur.

NLO kristal gereksinimleriniz hakkında bizimle konuşmak için iletişime geçin.

Lityum niyobat (LiNbO₃ veya LN), en çok yönlü ve iyi geliştirilmiş aktif optik malzemelerden biridir. Lityum Niobat yetiştirme deneyimimiz, ticari olarak temin edilebilen ilk malzemeyi ürettiğimiz 1967 yılına dayanmaktadır.

LiNbO₃ elektro-optik, akustik-optik, doğrusal olmayan optik, dalga kılavuzları ve fiber optik jiroskoplarda (FOG'ler) geniş uygulama alanı bulur. Lityum niyobatın çekici temel özellikleri arasında geniş bir şeffaflık aralığı, yüksek elektro-optik ve doğrusal olmayan optik katsayılar, çok yüksek elektromekanik birleştirme katsayıları ve kimyasal ve mekanik stabilite bulunur.

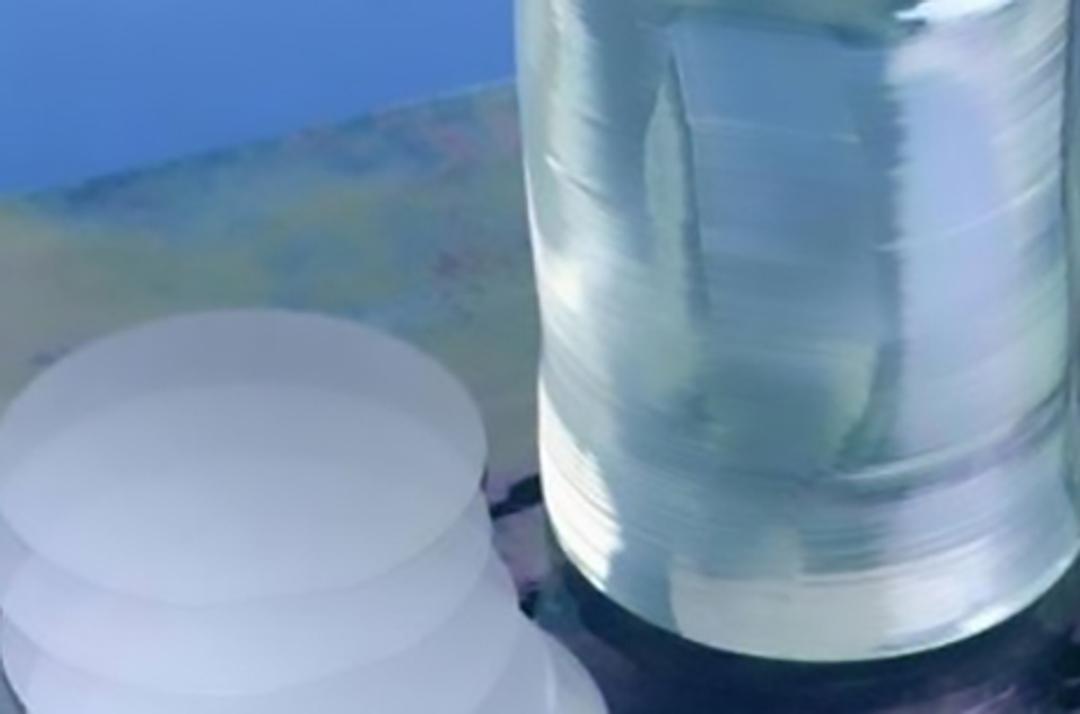

Gofret çapları 75 ila 125 mm arasında değişen çeşitli boyut ve kalınlıklarda Lityum Niobat Gofretler sunuyoruz.

Standart kalınlıklar 0,5 mm, 0,7 mm ve 1,0 mm'dir. Standart yönelimler x ekseni ve z ekseni büyümesidir. Lityum niyobat iki bileşimde mevcuttur: uyumlu ve %5,0 mol magnezyum katkılı.

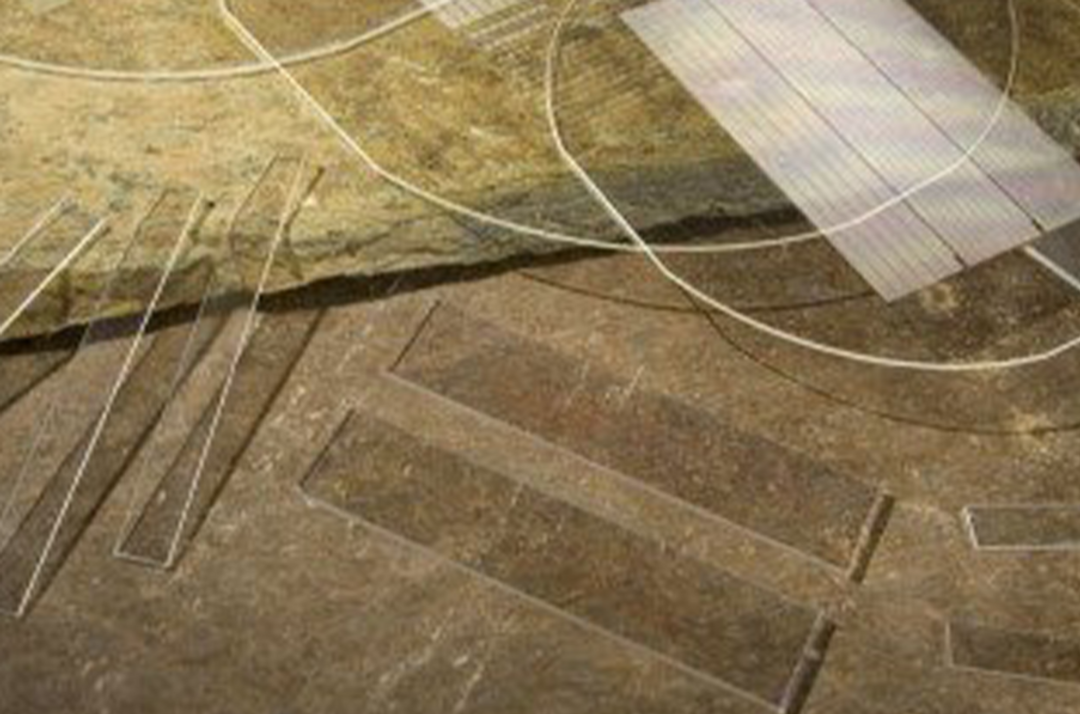

Periyodik olarak kutuplu lityum niyobat (PPLN), polariteyi periyodik bir şekilde değiştiren ve doğrusal olmayan optiklerde yarı faz eşleşmesi elde etmek için kullanılan bir lityum niyobat kristalidir.

Periyodik Kutuplu Lityum Niobat doğrusal olmayan kristallerimiz, görünürden 5 µm'ye kadar olan aralıktaki dalga boylarının etkili bir şekilde dönüştürülmesine olanak tanır. Kutuplama deseni litografik olarak tanımlanmış ve son derece özelleştirilebilir olup kristallerin dalga boyu dönüşümü gerektiren çok çeşitli uygulamalarda kullanılmasına olanak tanır.

Kızılötesi dalga boylarında çok uzun yayılma uzunlukları boyunca faz eşleştirmesi, son derece düzgün Z ekseni plakalarından üretilen uyumlu şekilde büyütülmüş PPLN'miz ile mümkündür.

Fiyat teklifi istemek veya OEM uygulamanıza özel bir çözüm hakkında bizimle konuşmak için bizimle iletişime geçin.

Elektro-Optik Cihazlar

Elektro-optik cihazlarımız en yüksek kalitede yerli elektro-optik kristallerden üretilmekte ve özel olarak tasarlanmış muhafazalar ve güncel sürücülerle sunulmaktadır.

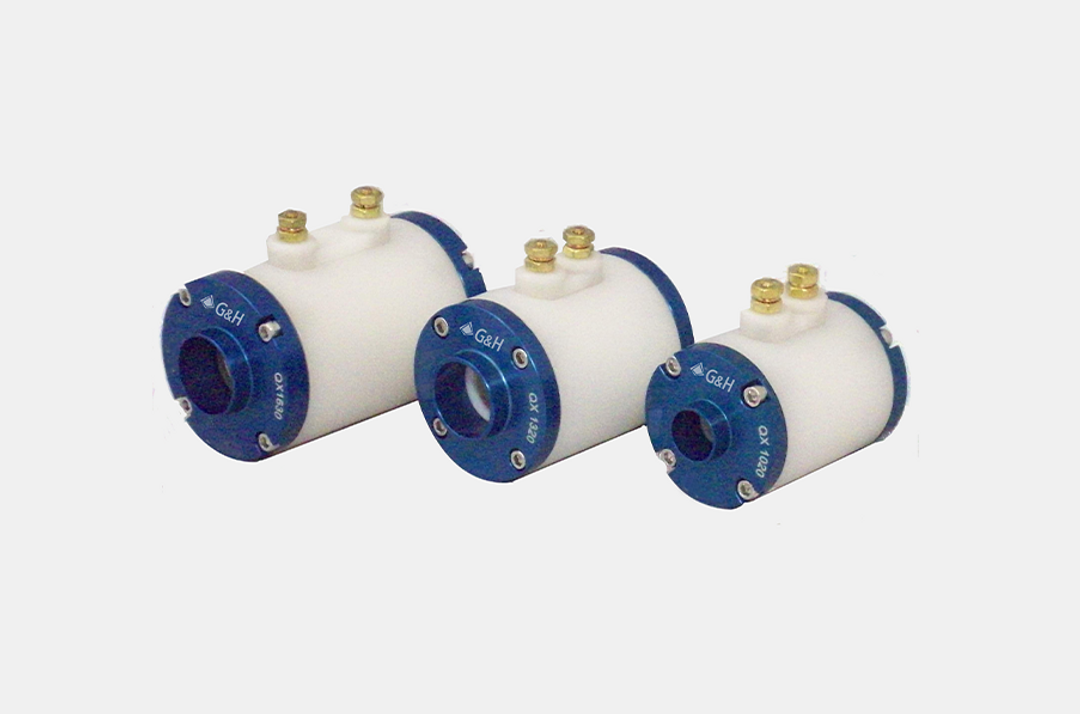

Pockels hücreleri, doğrusal olmayan bir kristal boyunca, Pockels hücresi aracılığıyla iletilen ışığın polarizasyonunu etkileyen bir voltaj uygulayarak çalışır. Bu cihazlar, lazer boşluklarının içinde Q anahtarları ve boşluğun dışında optik anahtarlar olarak çalışır.

Elektro-optik anahtarlar oluşturmak için gerekli tüm bileşenler, KDP/KD*P (Potasyum Dihidrojen Fosfat ve Potasyum Dideuterium Fosfat), BBO (Beta Baryum Borat) veya LiNbO₃ (Lityum) gibi doğrusal olmayan kristallerin yetiştirilmesiyle G&H'de üretilmektedir. Niobate), Pockels hücre muhafazasına ve Pockels hücre sürücülerine kadar çeşitli konfigürasyonlarda mevcuttur.

Pockels hücresini seçerken dikkate alınması gereken ana parametreler arasında ışının dalga boyu, ortalama gücü ve boyutunun yanı sıra optik kurulumun geometrisi de yer alır. Bu parametreler uygulamadan uygulamaya değiştiğinden, G&H, optik kristallerin kendi bünyesinde yetiştirilmesi, cihazların maksimum performans sağlayacak şekilde tasarlanması ve ilgili Pockels hücre sürücülerinin sunulmasıyla desteklenen bir ürün yelpazesi sunmaktadır.

Prototiplerden elektro-optiklerin tam ölçekli üretimine kadar
G&H olarak tek prototip üretme yeteneğine ve binlerce elektro-optik cihaz üretme kapasitesine sahibiz. En zorlu uygulama gereksinimlerinizi karşılamak için ticari kullanıma hazır ürünlerden özelleştirilmiş karmaşık çözümlere kadar ihtiyaçlarınızı destekleyebiliriz.

Pockels hücre ortağınız olarak neden G&H seçmelisiniz?

15000:1'in üzerinde pazar lideri içsel ve voltaj kontrast oranları
Piyasadaki en düşük kayıplı Pockels hücreleri, %99 dereceli KD*P
Sahada uzun ve kanıtlanmış kullanım ömrü, düşük sahip olma maliyeti
Ulusal Ateşleme Tesisi'nde (NIF) eylemsizlik sınırlamalı füzyon (ICF) için 400 mm düşük gerilimli, tek kristal parçalar da dahil olmak üzere KD*P ve KDP ile en zorlu lazer uygulamalarına hizmet vermede 50 yılı aşkın deneyim
KDP, KD*P ve BBO, ABD'de G&H tarafından yetiştirilmektedir

Pockels hücresini seçerken dikkat edilmesi gereken önemli noktalar nelerdir?

Önemli hususlar şunlardır:

Dalgaboyu
İçsel kontrast oranı (ICR)
Gerilim kontrast oranı (VCR)
Tepe ve ortalama güç
Işın boyutu ve yarım dalga voltajı
Gerekli özelliklere sahip Pockels hücresi seçildikten sonra karşılık gelen Pockels hücre sürücüsünü seçmenin zamanı gelmiştir.

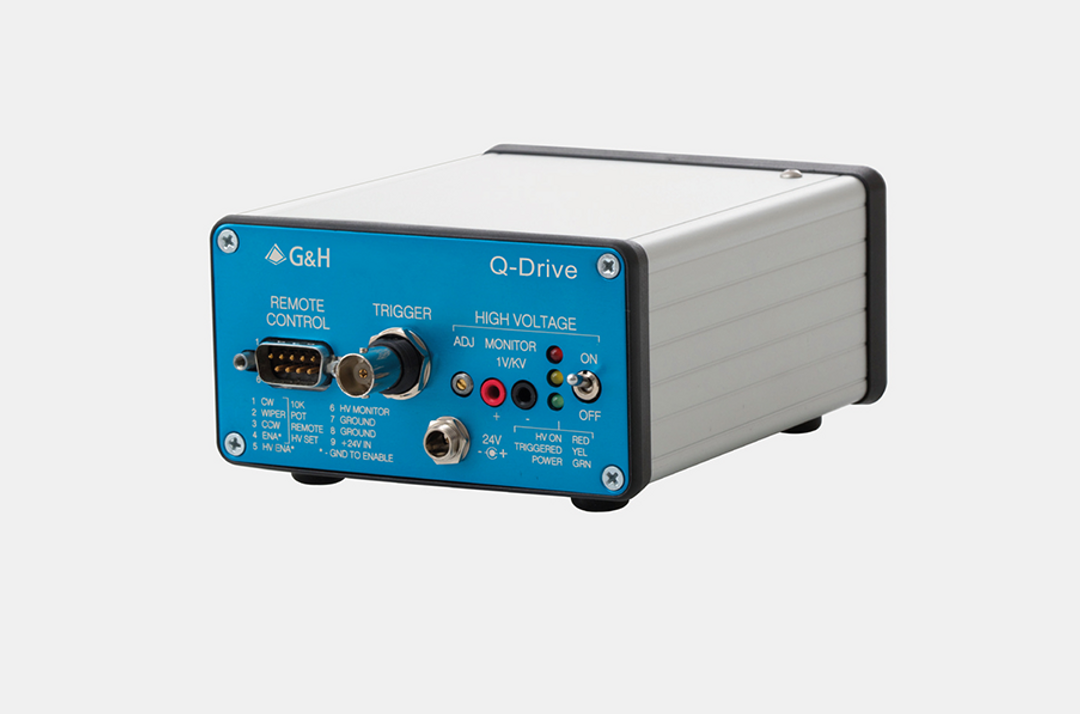

Pockels hücre sürücüleri, Pockels hücrelerine çalışması için gereken yüksek voltajı sağlar. Pockels hücre sürücülerimiz, kullanım ömrünü, güvenliği ve güvenilirliği en üst düzeye çıkarmak için tasarımlarımıza entegre edilmiş yüksek kaliteli bileşenlerle Pockels Hücre yelpazemizi tamamlıyor.

Pockels hücre sürücülerimiz iki kategoriye ayrılır: Q serisi Q-anahtar sürücüleri ve R serisi rejeneratif amplifikatör sürücüleri. Q-anahtarı sürücüleri hızlı bir yükselme süresi ve ardından daha uzun bir azalma süresi sağlarken, rejeneratif amplifikatör sürücüleri hızlı yükselme ve düşme süresine sahip kare bir darbeye, ayarlanabilir darbe genişliğine sahiptir ve 100 kHz veya daha fazlasına kadar çalışabilir.

Özelleştirilmiş Pockels Cells Sürücüleri
Kablolama ve sinyal arayüzlerinden soğutma metodolojisine kadar her uygulama için özelleştirilmiş Pockels hücre sürücüleri sunuyoruz. Seçenekler, uzaktan kontrol ve izleme için özel tetikleme mantığını ve özel arayüzleri içerebilir. OEM uygulamaları için G&H, istenen form faktörlerini ve montaj gereksinimlerini karşılayacak şekilde uyarlanmış sürücüler sağlayabilir.

Gereksinimlerinizi görüşmek için bizimle iletişime geçin.

Yüksek kaliteli lityum niyobat kristallerimizi kendi bünyemizde yetiştiriyor ve parlatıyoruz ve Lityum niyobat Q anahtarlarımız geniş bir sıcaklık aralığında yüksek sönme oranı, yüksek iletim, düşük anahtarlama voltajı ve sıcaklık stabilitesi sağlıyor.

Lityum niyobat Q anahtarları, hedef belirleme, menzil bulma ve oftalmik cerrahi dahil olmak üzere hem askeri hem de ticari uygulamalarda kullanılır. Kristallerimiz düşük kayıp, yüksek kontrast oranı ve düşük dalga cephesi distorsiyonu sunmakta olup 300 MW/cm2'de kullanıma uygundur.

İstenmeyen yansımaları azaltan ve iletim gücünü en üst düzeye çıkaran yüksek performanslı AR kaplamalar her yüze uygulanır (yüz başına >%99,8 iletim). Kaplamaların ışık kaynaklı hasar eşiği (LIDT) standart olarak 300 MW/cm²'den yüksektir ve talep üzerine 500 MW/cm²'ye kadar çıkabilir.

Lityum Niobat Q-anahtarlarımız sıcaklık stabilitesini sağlar
Lityum niyobat geleneksel olarak soğuk ortamlarda çalıştırıldığında piro-elektrik yükü birikmesinden muzdariptir. Bu sorunu, lityum niyobat kristal yüzlerimizin iletkenliğini arttırmak için tasarlanmış, yükü dağıtan ve piro-elektrik yükü oluşumunu ortadan kaldıran özel bir teknikle çözdük. LN Q anahtarlarımız, mükemmel kontrast oranını korurken geniş bir sıcaklık aralığında çalışabilir.
